Montageanleitung

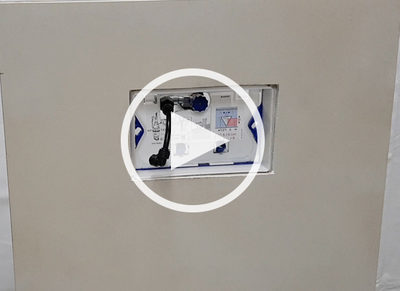

Hier finden Sie die bebilderte Schritt-für-Schritt-Anleitung, ein PDF zum Download, das Montagevideo und eine Zubehörliste.

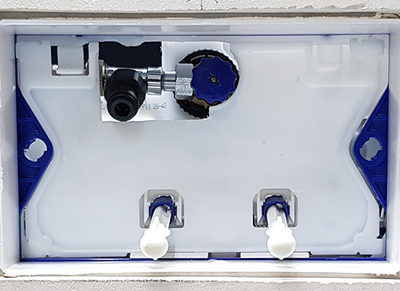

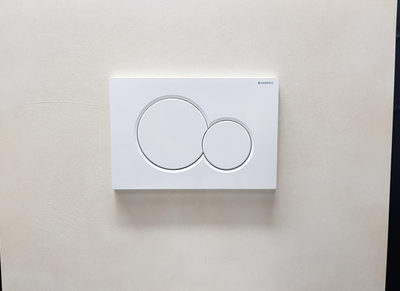

Herkömmliche Betätigungsplatte

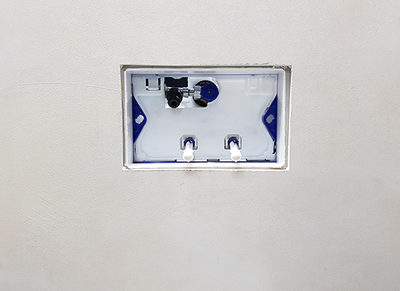

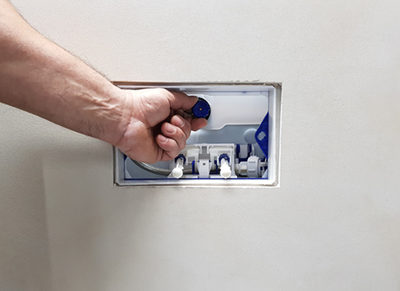

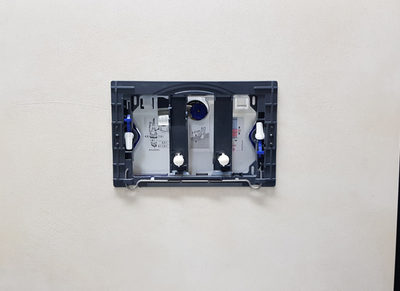

1. Betätigungsplatte demontieren
2. Wasser absperren
3. Verbindung zum Schwimmerventil demontieren und Leitung spülen.

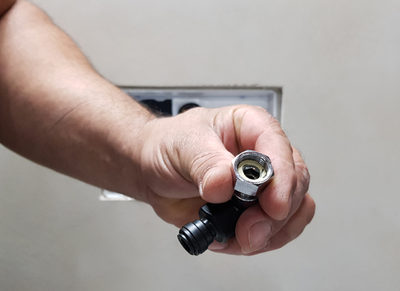

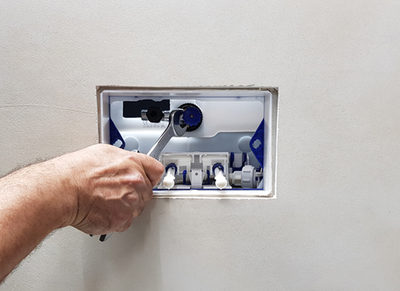

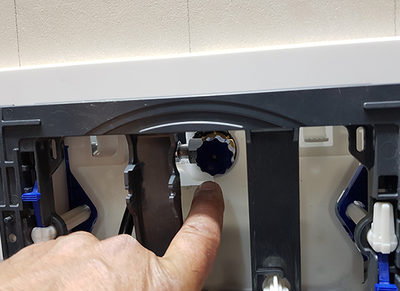

4. Übergang aufschrauben
(EPDM Dichtung ist eingebracht)
5. Dichtung in den Überwurf einbringen

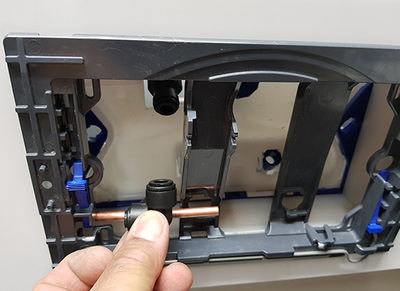

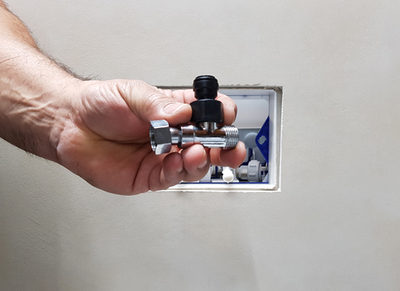

6. T-Stück montieren

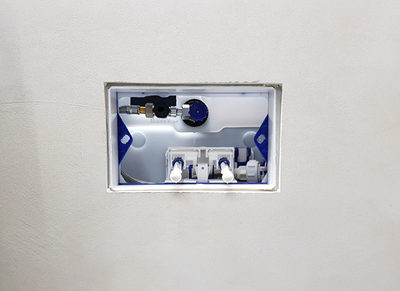

7. Schwimmerventil mit neuer Dichtung wieder anschließen.

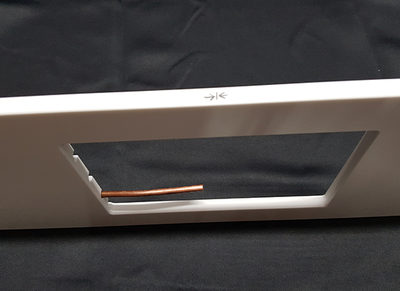

8. Unterplatte je nach Bedarf ausschneiden
9. Anschlussstück einsetzen

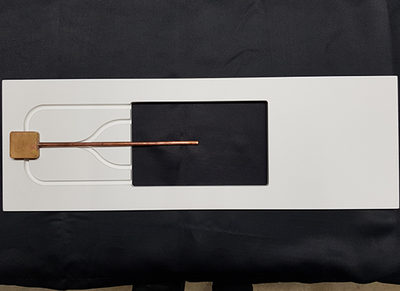

10. Anschlussrohr in die Gewünschte Nut einbringen
11. Mittelpunkt der Breite auf der Platte anzeichnen

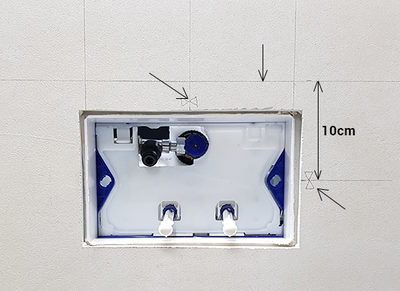

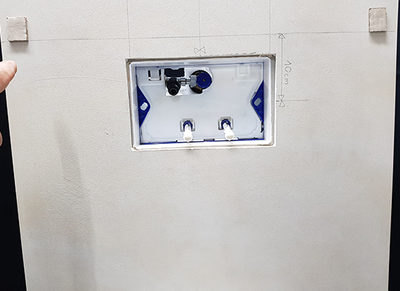

12. Mitte Betätigungsöffnung horizontal u. vertikal markieren und 10 cm von der horizontalen Mitte nach oben eine waagrechte Markierung setzen.

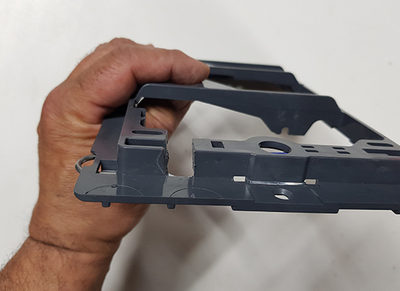

13. Montagehilfe mit Klebepunkten versehen und anbringen.

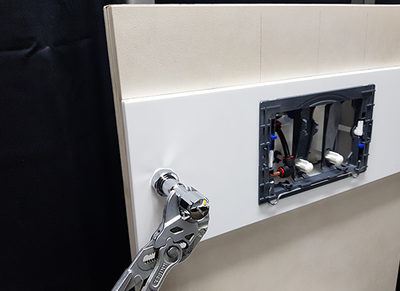

14. Überwurfmutter Vorsichtig Aufschrauben (ohne Dichtmittel!)
15. Klebepunkte Anbringen (je nach Unebenheit der Wand auch doppelt mind. 6x)
16. Der Untergrund muss fettfrei, staubfrei und trocken sein
17. Vorab prüfen ob alle Klebepunkte auf dem Untergrund anliegen.

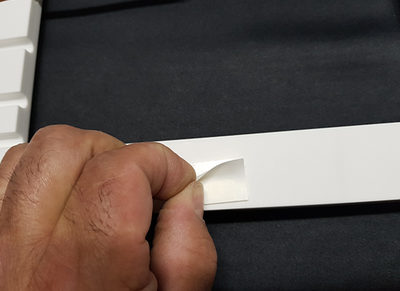

18. Klebefolie entfernen
19. Platte an den Montagepunkten ansetzen und 10 sek. fest an die Wand drücken.

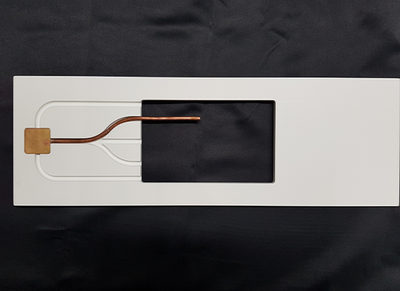

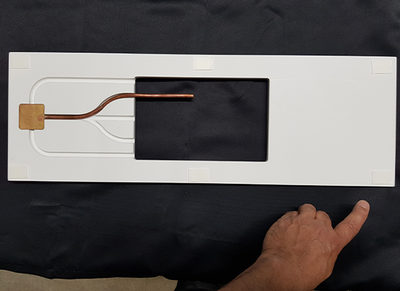

20. Halteplatte für die Leitung ausschneiden.

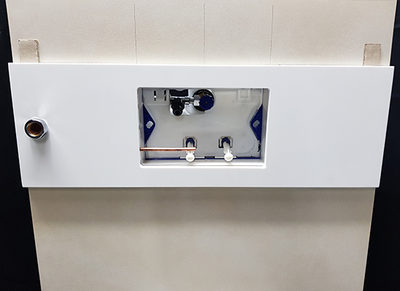

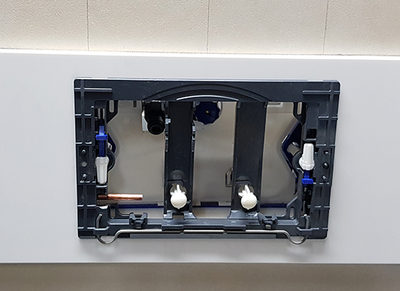

21. Unterplatte montieren

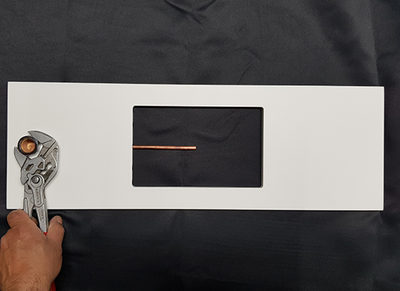

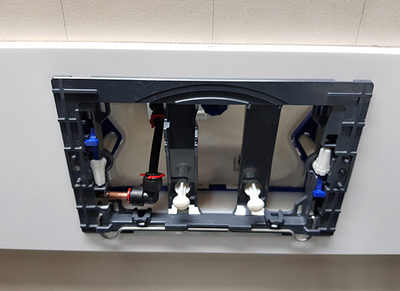

22. Kupferrohr anzeichnen und Länge anpassen.

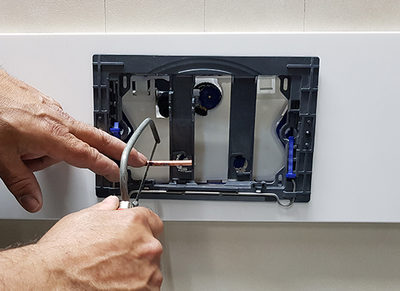

23. Rohr abschneiden, innen u. aussen gut entgraten.
24. Leitungen verbinden wie in der "John Guest" Beschreibung.

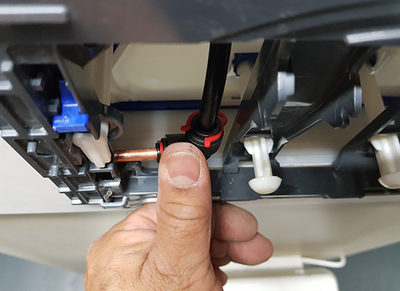

25. Rote Sicherungsringe an allen Steckverbindungen montieren.

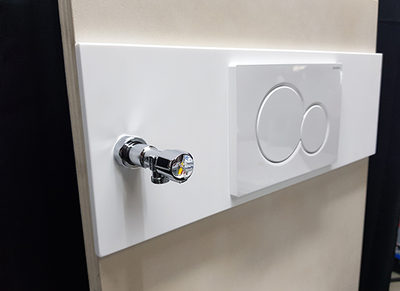

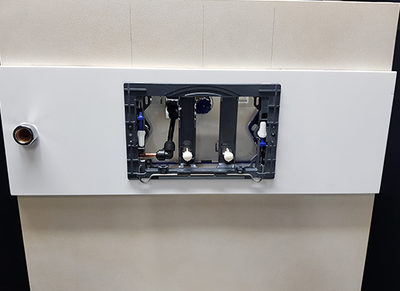

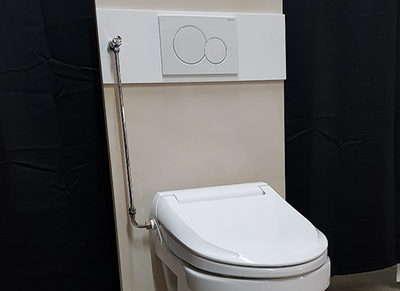

26. Gewünschte Armatur montieren.
27. Absperrung öffnen und alle Verbindungen auf Dichtheit überprüfen

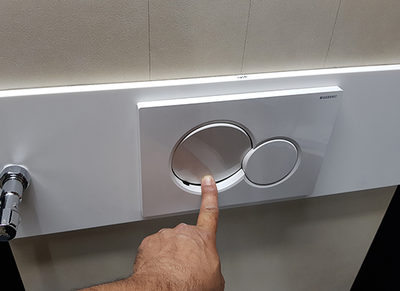

28. Alle Betätigungen auf einwandfrei Funktion überprüfen.
29. Evtl Leitung etwas einpassen
30. Bleistift Markierungen entfernen. Plattenkanten und Ecken fettfrei und trocken machen.

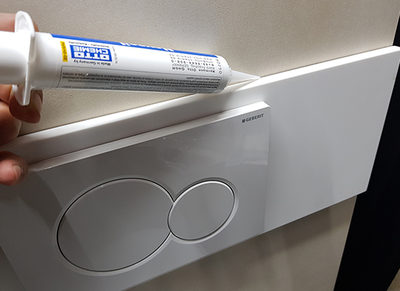

31. Mit geliefertem Silikonkleber nur die linke, obere und rechte Fuge erstellen.
32. Alle Bearbeiteten und Montierten Teile auf Dichtheit und Funktionalität überprüfen!
Downloads
Montageanleitung Unitwap® S als PDF
